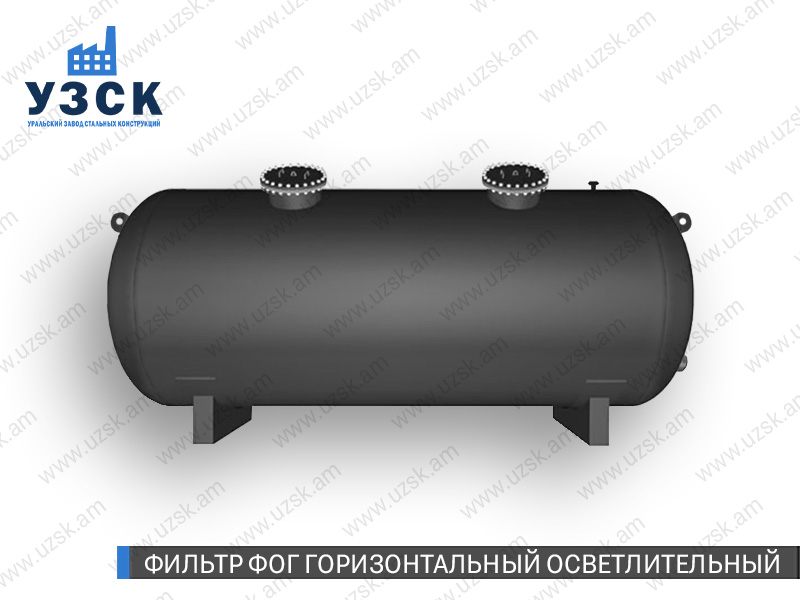

Осветлительный фильтр ФОГ — это промышленный фильтр горизонтальной конструкции, предназначенный для очистки и осветления воды. Фильтры ФОГ можно встретить в котельных, ТЭЦ, ТЭС, ГРЭС, АЭС и в других объектах тепло-энергетической промышленности.
Фильтр ФОГ представляет собой засыпной фильтр. В роли засыпного материала применяются пористые фильтрующие загрузки. Примеры засыпок для ФОГов: кварцевый песок, антрацит, керамзит и т.п.
Рабочий цикл осветлительного фильтра ФОГ
Принцип действия фильтра ФОГ основан на улавливании загрязняющих воду частиц порами фильтрующего материала.
Рабочий цикл ФОГа состоит из средующих этапов: фильтрации воды (осветления и очистки), взрыхления фильтроматериала, отмывки фильтра и сбороса первого фильтрата.
Очистка фильтрующей загрузки и ее взрыхление осуществляются при помощи подачи в фильтр сжатого воздуха. Этот этап необходим для разрыхления слежавшейся засыпной массы и удаления из пор загрязняющих частиц.
Отмывка фильтра производится для удаления остаточных загрязнений при помощи обратной промывки фильтра.
Конструктивные особенности и эскиз горизонтального фильтра ФОГ
Отличительной особенностью фильтров ФОГ является их горизонтальное исполнение. ФОГи — единственные горизонтальные фильтры для водоподготовительных систем. Другие промышленные фильтры для воды имеют вертикальное исполнение. Горизонтальная форма имеет следующие преимущества по сравнению с вертикальной: меньшая высота, а значит, фильтр ФОГ может применяться в зданиях с низкими потолками, куда, ФОВы просто не поместятся. При этом длина горизонтальных фильтров больше, нежели высота вертикальных при том же диаметре. А это влияет на производительность и пропускную способность, которые в фильтрах ФОГ в три раза выше, чем у фильтров ФОВ одного типоразмера.
Основные элементы констуркции фильтров ФОГ: цилиндрический корпус, два эллиптических днища, патрубки подвода/отвода сред, люки-лазы, штуцеры для присоединения КИП и ЗРА, внутренние устройства (УВСР и УНСР), подвижная и неподвижная седловые опоры. Возможно наличие дополнительных штуцеров и смотровых окон. Обо всех необходимых вам особенностях изделия следует указать в опросном листе, который вы можете скачать выше.
Материальное исполнение фильтров ФОГ
Основными материальными исполнениями горизонтальных фильтров промышленной очистки воды являются: углеродистая, легированная и нержавеющая сталь. Это касательно корпуса фильтра. Внутренные устрйоства преимущественно выпускаются из нержавеющей стали или высококачественного пластика.
На нашем заводе вы можете купить фильтры ФОГ ст20, 09Г2С, 12Х178Н10Т и из аналогов этих марок стали.
Для защиты внутренних поверхностей фильтра от коррозии, все они обрабатываются АКЗ (антикоррозионная защита). В качестве внутреннего АКП (антикоррозионного покрытия) применяютс яконсервирующий грунт, резиновое/эпоксидное/полиуретановое покрытие или другие покрытия (в соответсвтии с характеристиками и химическим составом рабочих веществ).
Наружная поверхность фильтра покрывается грунт-эмалью или другим покрытием по желанию заказчика, соответствующим условиям эксплуатации и и характеристикам изготавливаемого оборудования. В зависимости от пожеланий заказчика, мы может окрасить фильтр любым цветом, просто укажите данную информацию в опросном листе.
Основные размеры и характеристки фильтров ФОГ
Типоразмер | Фильтр ФОГ 3,0-0,6 | Фильтр ФОГ 3,4-0,6 |
Производительность | 100 м3/ч | 300 м3/ч |
Диаметр корпуса | 3032 мм | 3432 мм |
Высота | 3800 мм | 4200 мм |
Рабочее давление | 0,6 МПа | 0,6 МПа |
Масса | 12 т | 18,253 т |
Цена фильтра ФОГ | По запросу | По запросу |
Комплектация
Варианты комплектации горизонтальных осветлительных фильтров ФОГ разнообразны. Подбор комплектации осуществляется в соответствии с характеристиками приобретаемого оборудования и условиями его монтажа и эксплуатации.
Наиболее часто покупатели хотят видеть в комплекте поставки все необходимое для эксплуатации фильтров ФОГ: манометры и датчики давления, обвязку по фронту фильтра, дисковые поворотные затворы, клинвоые задвижки, электро- пневмо- или ручной привод, прочие элементы КИП, ЗРА и автоматики. Необходимую комплектацию вы можете указать при заполнении опросного листа. Мы предоставим вам коммерческое предложение с учетом этих пожеланий.
