Уральский завод строительных конструкций (УЗСК) в Армении производит стальные емкости со сферическими и плоскими торцами. Наши горизонтальные цилиндрические хранилища выполнены в соответствие ГОСТ Р 52630-2012, ГОСТ 17032-2010. Компания имеет лицензию на производство резервуаров, товар сертифицирован, каждая емкость снабжена паспортом. На поток поставлено изготовление сосудов разного объема для наземного и подземного использования.
Область применения резервуаров
Наши сосуды подходят для хранения технических жидких продуктов:
- всех легких и средних фракций нефтепродуктов;
- химических удобрений;
- рассолов;
- технической воды для пожаротушения и ЖКХ.
Безопасное хранение питьевой воды обеспечивается в специальных резервуарах. Внутренняя поверхность такой емкости проходит специальную обработку. В зависимости от объема изделия, толщина стенок варьируется от 4 до 10 см.
Компания изготавливает РГСн и по стандартным размерам и комплектации, включая многокамерные конструкции с врезками, люками, патрубками. Предусмотрена антикоррозийная обработка, установка технологического оборудования, включая подогреватели, насосы и приборы КИПиА.
Собственное конструкторское бюро позволяет принимать заказы на нестандартные резервуары стальные наземные, разработать проект и рабочие чертежи. Отгрузка готовой продукции возможно железнодорожным, водным и автомобильным транспортом.
Производство РГСн
Условия эксплуатации сосудов, согласно ГОСТ 17032-2010 позволяют использовать оборудование при условиях:
- избыточное давление не выше 0,07 МПа со сферическими и 0,04 МПа с плоскими днищами;
- вакуум не больше 0,001 МПа
- плотность – до 1,3 т/м3;
- температурный диапазон – от -65 0 до +90 0.
Этапы производства РГСн
Основные элементы стальной емкости, которые входят в обязательный комплект:
- Стальная конструкция в виде цилиндра с плоскими или сферическими торцевыми днищами.
- Внутренние перегородки, разделяющие емкость на 2-5 отсеков.
- Конструкция одно или двух стенная.
- Технологические вырезы для смотровых люков, входных и выходных коммуникаций.
- Антикоррозийная защита внутренней и внешней поверхности резервуара.
- Стальные седловые опоры.
- Технологическое оборудование, приборы безопасности, освещение.
Каждый сосуд может быть оборудован лестницами, площадками обслуживания, контролирующими приборами, согласно требованию заказчика.
Проектирование
Построение резервуаров ведется по стандартизированным чертежам из альбома (КМ) и по отдельным проектам (КДМ). На этапе заказа создается ТЗ, где уточняются размеры, марка стали, комплектация сосуда приборами и приспособлениями. Стандартный проект адаптируется под запросы клиента с разработкой технической документации КДМ, ППР, сметы. Рассчитывается стоимость резервуара РГСн с дополнительной обвязкой.
Тип | Объем, м3 | Диаметр, мм | Длина, мм | Кол-во опор, шт | Масса резервуара, кг | Площадь поверхности, м2 | ||
---|---|---|---|---|---|---|---|---|
Одностенный | Двустенный | Наружная | Внутренняя | |||||
РГС-3 | 3 | 1400 | 2000 | 2 | 750 | 1200 | 13 | 16 |
РГС-5 | 5 | 1900 | 2100 | 2 | 950 | 1600 | 19 | 23 |

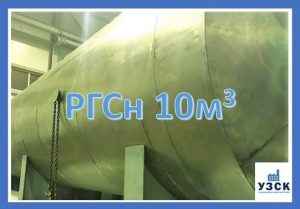

РГС-10 | 10 | 2060 | 3400 | 2 | 1300 | 2200 | 27 | 33 |
РГС-15 | 15 | 2060 | 4900 | 2 | 1650 | 2900 | 37 | 44 |
РГС-20 | 20 | 2280 | 5640 | 2 | 2000 | 3600 | 52 | 67 |
РГС-25 | 25 | 2280 | 6600 | 3 | 2500 | 4200 | 52 | 67 |
РГС-30 | 30 | 2280 | 7900 | 3 | 3000 | 5100 | 62 | 77 |
РГС-40 | 40 | 2788 | 7640 | 3 | 3500 | 5900 | 74 | 89 |
РГС-50 | 50 | 2788 | 9640 | 3 | 4000 | 7100 | 92 | 110 |
РГС-60 | 60 | 2788 | 11140 | 4 | 4700 | 8200 | 105 | 126 |

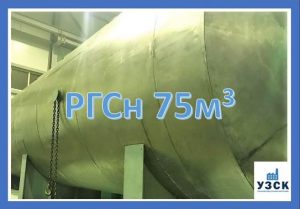

РГС-75 | 75 | 3240 | 9640 | 4 | 4900 | 8400 | 109 | 132 |

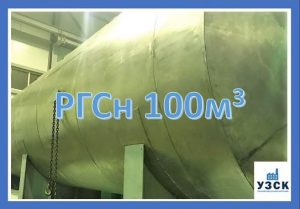

РГС-100 | 100 | 3240 | 12640 | 5 | 6100 | 10600 | 140 | 168 |
Производство в Армении
Стальной наземный горизонтальный резервуар изготавливают из стали, с учетом климатических условий и вида продукта.
— В условиях, когда температура не ниже -400 С, используется малоуглеродистая сталь С245, Ст3сп5
-В северных районах с зимней температурой ниже -400 используется низколегированная сталь С345, 09Г2С.
-Для хранения активных химикатов и питьевой воды применяют нержавеющую сталь AISI 321 или отечественную нержавейку 12Х18Н10Т.
Изготавливают резервуары методами рулонирования и сбора из обечаек.
- Метод рулонирования применяется при толщине металла не более 4 мм. На сборочном стеллаже сваривают развертку емкости, далее ее для устойчивости закрепляют ребрами жесткости – ободами, закрепляемыми по краям полотна. Полотно сворачивается в рулон, сваривается. К цилиндру по обе стороны крепят торцовые днища. В результате с заводской площадки отгружается готовый цилиндрический резервуар.
- Сборка РГСн из обечаек – наиболее распространенный способ. Обечайка изготавливается вальцовкой. В процессе применяются специальные гибочные вальцы. Днища штампуются или варятся. Обечайки свариваются с двух сторон на стенде. Торцы вваривают в цилиндр, установленный вертикально.
Если резервуар имеет перегородки, они должны быть двойными, чтобы обеспечить чистоту содержимого отдельных камер. Монтаж оснастки, требования к ней, регламентируются проектом.
Испытание

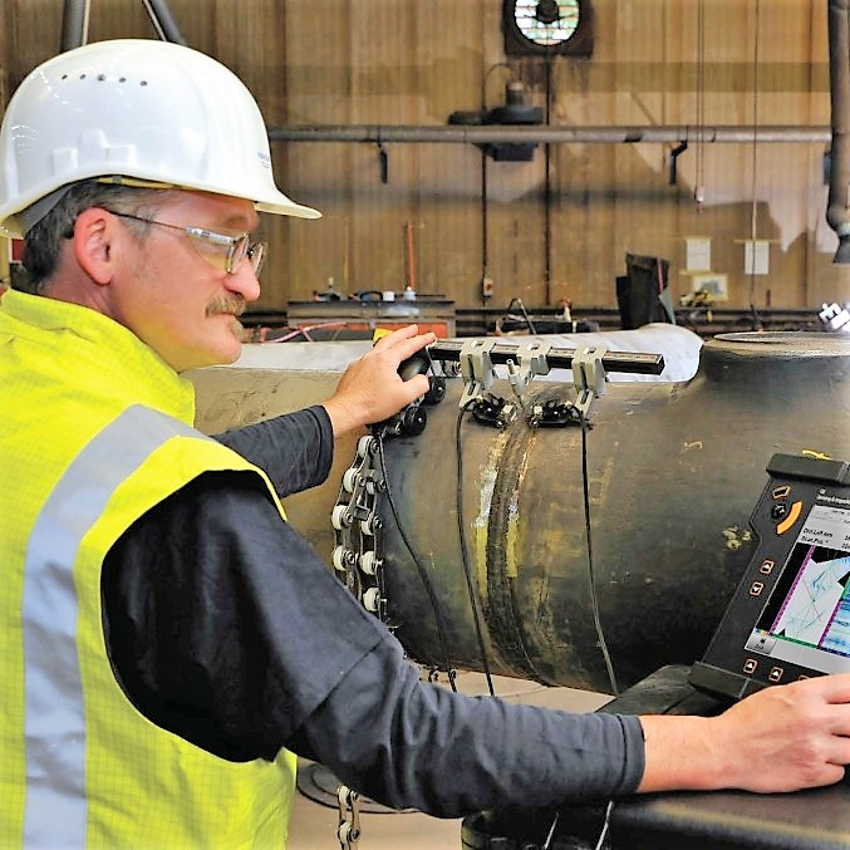

Каждый сосуд подвергается испытанию на герметичность швов с помощью неразрушающих методов контроля. К работе допускаются сварщики, аттестованные по классификации НАКС. применяется:
- ручная дуговая сварка;
- ручная дуговая наплавка;
- механизированная аргонодуговая сварка;
- механизированная сварка в среде активных газов.
Резервуар проходит визуальный осмотр на деформацию, гидравлическое и пневмоиспытание.
Защита поверхностей
Емкость РГСн подвергается климатическому разрушению. Выполняется пескоструйная очистка внутренней и наружной поверхности резервуара в специальной камере для малярных работ. Наносится грунтовка и краска или стойкая эмаль типа Amercoat.

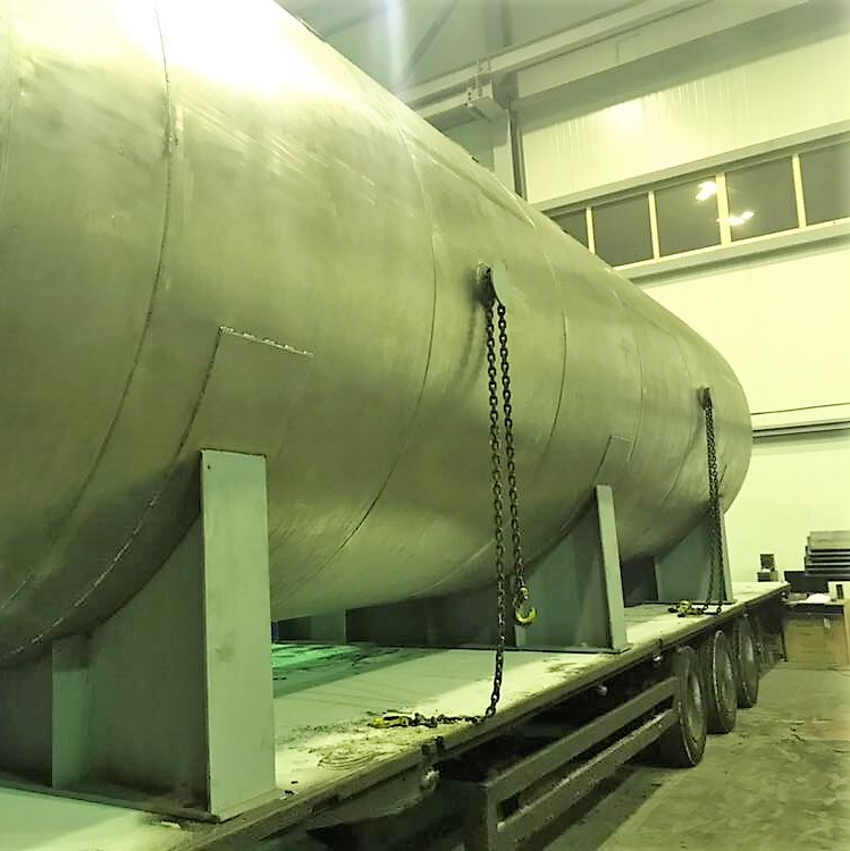

Транспортировка
Изготовленный резервуар с сопроводительной документацией отправляется к заказчику заранее согласованным логистическим маршрутом. Приветствуется самовывоз. Транспортные расходы оплачиваются заказчиком.
Гарантии на оборудование
УЗСК – предприятие в Армении, лицензированное на выпуск продукции в соответствие с международными и российскими стандартами качества. Изготовитель берет на себя стандартные гарантийные обязательства. Гарантируется, что продукция отвечает требованиям ГОСТ Р 52630-2012 при соблюдении условий хранения, перевозки, монтажа и использования оборудования.
На резервуар распространяется гарантия на 18 месяцев с момента начала эксплуатации, но не более 24 месяцев после выдачи изделия с завода.
