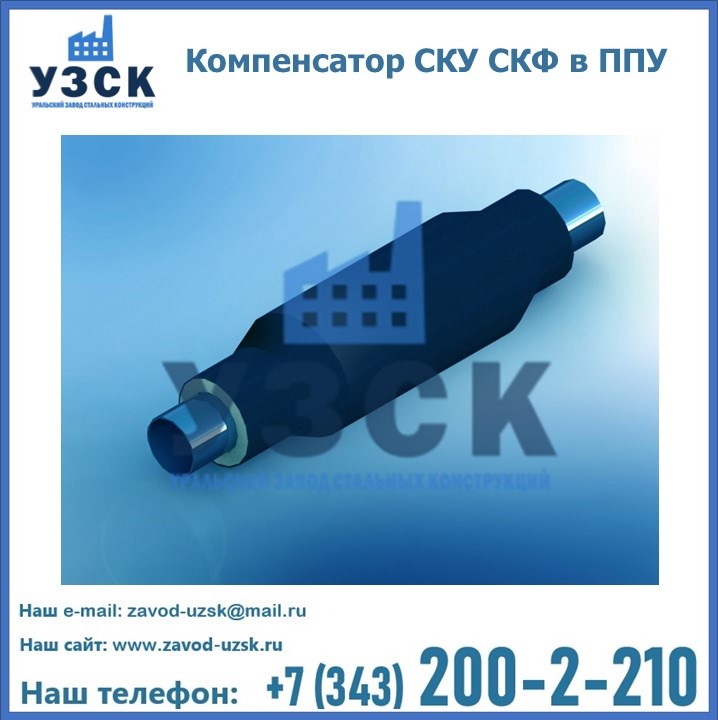

При прокладке тепловых сетей, систем водоснабжения, трубопроводов различного назначения в Армении существует необходимость компенсации термических трансформаций протяженности данных систем, а также предотвращения угрозы внешних воздействий, способных разрушить и деформировать трубопроводы. Кроме того, некоторые элементы этих систем необходимо герметизировать и устранить вероятные вибрационные нагрузки. С такими задачами максимально эффективно справляются сильфонные компенсирующие устройства СКУ в пенополиуретановой изоляции. СКУ/СКФ в ППУ применяется для подземной (бесканальной) и надземной прокладки трубопроводов.
Особенности строения и материалы изготовления СКУ/СКФ в ППУ изоляции
Как правило, компенсатор состоит из одного сильфона (возможен вариант двухсильфонного исполнения СКУ). В зависимости от количества сильфонов, компенсаторы бывают одно или двух секционные. Сильфонный компенсатор СКУ/СКФ в ППУ изоляции состоит из приваренных к гофре патрубков, обработанных сверху пенополиуританом в заводских условиях. На изделие также устанавливается система дистанционного контроля (с ОДК). Вся система включает в себя стальную трубу, футляр, компенсатор сильфонный осевой, изоляцию из пенополиуретана, систему оперативного дистанционного контроля СОДК, трубу оболочку ПЭ или ОЦ. Основной элемент СКУ — это осевой сильфонный компенсатор, находящийся в защитном кожухе, который защищает сильфон от поперечных усилий, крутящих и изгибающих моментов, а также от механического воздействия и попадания грунта между гофрами.
Сильфонные компенсаторы СКУ/СКФ имеют два типа, в зависимости от температурных режимов регионов, где они применяются. Они условно делятся на СКУ/СКФ для умеренных температурных и СКУ/СКФ для низкотемпературных регионов.
При изготовлении СКУ/СКФ в ППУ изоляции используются оцинкованная сталь (компенсатор), полиэтиленовая оболочка, пенополиуретановая теплоизоляция (ППУ), нержавеющая сталь марок 08Х18Н10Т, 12Х18Н10Т, сталь Ст20 (патрубок, фланец), Ст20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т (кожух, экран).
Способ присоединения – под приварку, фланцевое соединение (при монтаже, установке).
Сфера применения сильфонных компенсирующих устройств СКУ /СКФ в ППУ изоляции в Армении
Сильфонные компенсаторы в пенополиуретановой (ППУ) изоляция СКУ, СКФ широко применяются при прокладке тепловых сетей и трубопроводов. ППУ в данном случае применяется для снижения расходов теплоэнергии.
Условия и правила эксплуатации СКУ в ППУ изоляции
Для обеспечения производительности и износостойкости изделия существуют следующие оптимальные условия эксплуатации:
- рабочая среда должна содержать газ, воду и пар;
- t рабочей среды 3000С;
- оптимальное давление в рабочей среде — 16 кг/см2.
Компенсаторы сильфонные СКУ.ППУ.1 с рабочим давлением Ру16

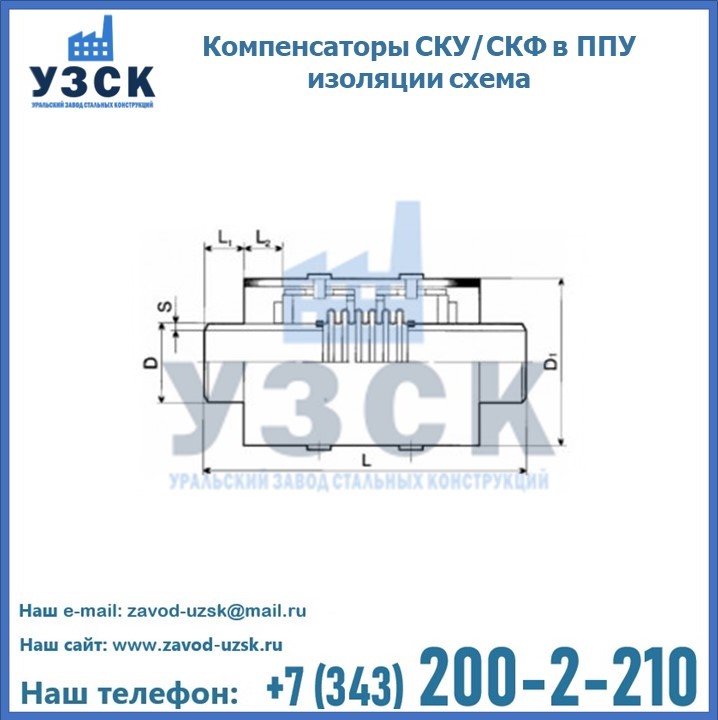

| Условное обозначение | Условное давление | Условный диаметр | Размеры | Осевой ход | Жесткость | Масса | |||
|---|---|---|---|---|---|---|---|---|---|
| Компенсаторы 1СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК | Nominal pressure | Nominal diameter | Nominal axial | Axial stiffness | Weight approx. | ||||
| PN | DN | D | D оболочки | S | L | +/- | Gi | G | |
| кгс/см2 bar | мм | мм | мм | мм | мм | мм | Н/мм | кг | |
| mm | mm | mm | mm | mm | mm | mm | kg | ||
| 32-16-50 | 16 | 32 | 38 | 110,125 | 3 | 1100 | 25 | 132 | 5 |
| 40-16-60 | 16 | 40 | 45 | 125 | 4 | 1120 | 30 | 137 | 6 |
| 50-16-60 | 16 | 50 | 57 | 125 | 4 | 1185 | 30 | 157 | 6 |
| 50-16-70 | 16 | 50 | 57 | 125 | 4 | 1230 | 35 | 212 | 8 |
| 65-16-60 | 16 | 65 | 76 | 140 | 4 | 1195 | 30 | 184 | 7 |
| 65-16-70 | 16 | 65 | 76 | 140 | 5 | 1220 | 35 | 243 | 11 |
| 80-16-60 | 16 | 80 | 89 | 160 | 4 | 1200 | 30 | 203 | 9 |
| 80-16-70 | 16 | 80 | 89 | 160 | 5 | 1260 | 35 | 293 | 13 |
| 100-16-60 | 16 | 100 | 108 | 180 | 5 | 1215 | 30 | 226 | 12 |
| 100-16-100 | 16 | 100 | 108 | 180 | 5 | 1270 | 50 | 226 | 14 |
| 125-16-60 | 16 | 125 | 133 | 225 | 5 | 1230 | 30 | 239 | 18 |
| 125-16-100 | 16 | 125 | 133 | 225 | 5 | 1290 | 50 | 239 | 24 |
| 150-16-60 | 16 | 150 | 159 | 250 | 6 | 1230 | 30 | 211 | 23 |
| 150-16-100 | 16 | 150 | 159 | 250 | 6 | 1290 | 50 | 211 | 32 |
| 200-16-80 | 16 | 200 | 219 | 315 | 6 | 1400 | 40 | 284 | 34 |
| 200-16-100 | 16 | 200 | 219 | 315 | 6 | 1400 | 50 | 284 | 42 |
| 200-16-160 | 16 | 200 | 219 | 315 | 6 | 1480 | 80 | 284 | 53 |
| 250-16-80 | 16 | 250 | 273 | 400 | 7 | 1520 | 40 | 339 | 76 |
| 250-16-100 | 16 | 250 | 273 | 400 | 7 | 1520 | 50 | 339 | 84 |
| 250-16-160 | 16 | 250 | 273 | 400 | 7 | 1640 | 80 | 339 | 106 |
| 300-16-80 | 16 | 300 | 325 | 450 | 7 | 1530 | 40 | 313 | 97 |
| 300-16-100 | 16 | 300 | 325 | 450 | 7 | 1530 | 50 | 313 | 105 |
| 300-16-180 | 16 | 300 | 325 | 450 | 7 | 1700 | 90 | 313 | 124 |
| 350-16-80 | 16 | 350 | 373 | 500 | 7 | 1620 | 40 | 395 | 115 |
| 350-16-100 | 16 | 350 | 373 | 500 | 7 | 1620 | 50 | 395 | 123 |
| 350-16-180 | 16 | 350 | 373 | 500 | 7 | 1680 | 90 | 395 | 145 |
| 400-16-80 | 16 | 400 | 426 | 560 | 8 | 1480 | 40 | 568 | 140 |
| 400-16-190 | 16 | 400 | 426 | 560 | 8 | 1650 | 95 | 568 | 173 |
| 500-16-80 | 16 | 500 | 530 | 710 | 8 | 1820 | 40 | 599 | 168 |
| 500-16-200 | 16 | 500 | 530 | 710 | 8 | 1910 | 100 | 599 | 226 |
| 600-16-200 | 16 | 600 | 630 | 800 | 8 | 1910 | 100 | 602 | 265 |
| 700-16-210 | 16 | 700 | 720 | 900 | 8 | 1910 | 105 | 685 | 345 |
| 800-16-210 | 16 | 800 | 820 | 1000 | 9 | 1980 | 105 | 697 | 462 |
| 1000-16-220 | 16 | 1000 | 1020 | 1200 | 11 | 1980 | 110 | 866 | 755 |
Компенсаторы односекционные 1СКУ.ППУ/ПЭ (ОЦ) РУ25
| Условное обозначение | Условное давление | Условный диаметр | Размеры | Осевой ход | Жесткость | Масса | |||
|---|---|---|---|---|---|---|---|---|---|
| Компенсаторы 1СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК | Nominal pressure | Nominal diameter | Nominal axial | Axial stiffness | Weight approx. | ||||
| PN | DN | D | D оболочки | S | L | +/- | Gi | G | |
| кгс/см2 bar | мм | мм | мм | мм | мм | мм | Н/мм | кг | |
| mm | mm | mm | mm | mm | mm | mm | kg | ||
| 50-25-70 | 25 | 50 | 57 | 125 | 5 | 1230 | 35 | 318 | 10 |
| 65-25-70 | 25 | 65 | 76 | 140 | 5 | 1220 | 35 | 318 | 14 |
| 80-25-70 | 25 | 80 | 89 | 160 | 5 | 1260 | 35 | 356 | 19 |
| 100-25-100 | 25 | 100 | 108 | 180 | 6 | 1270 | 50 | 393 | 24 |
| 125-25-100 | 25 | 125 | 133 | 225 | 5 | 1290 | 50 | 398 | 29 |
| 150-25-100 | 25 | 150 | 159 | 250 | 6 | 1290 | 50 | 418 | 37 |
| 200-25-100 | 25 | 200 | 219 | 315 | 6 | 1400 | 50 | 458 | 48 |
| 200-25-160 | 25 | 200 | 219 | 315 | 6 | 1480 | 80 | 480 | 59 |
| 250-25-100 | 25 | 250 | 273 | 400 | 8 | 1520 | 50 | 496 | 89 |
| 250-25-160 | 25 | 250 | 273 | 400 | 8 | 1640 | 80 | 518 | 123 |
| 300-25-180 | 25 | 300 | 325 | 450 | 7 | 1700 | 90 | 594 | 135 |
| 350-25-180 | 25 | 350 | 373 | 500 | 7 | 1680 | 90 | 655 | 157 |
| 400-25-190 | 25 | 400 | 426 | 560 | 8 | 1650 | 95 | 696 | 189 |
| 500-25-200 | 25 | 500 | 530 | 710 | 9 | 1910 | 100 | 743 | 239 |
| 600-25-200 | 25 | 600 | 630 | 800 | 9 | 1910 | 100 | 602 | 265 |
| 700-25-210 | 25 | 700 | 720 | 900 | 10 | 1910 | 105 | 685 | 363 |
| 800-25-210 | 25 | 800 | 820 | 1000 | 10 | 1980 | 105 | 697 | 488 |
| 1000-25-220 | 25 | 1000 | 1020 | 1200 | 12 | 1980 | 110 | 893 | 815 |
Компенсаторы двухсекционные 2СКУ.ППУ/ПЭ (ОЦ) РУ16
| Условное обозначение | Условное давление | Условный диаметр | Размеры | Осевой ход | Жесткость | Масса | |||
|---|---|---|---|---|---|---|---|---|---|
| Компенсаторы 2СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК | Nominal pressure | Nominal diameter | Nominal axial | Axial stiffness | Weight approx. | ||||
| PN | DN | D | Dоболочки | S | L | +/- | Gi | G | |
| кгс/см2 bar | мм | мм | мм | мм | мм | мм | Н/мм | кг | |
| mm | mm | mm | mm | mm | mm | mm | kg | ||
| 32-16-100 | 16 | 32 | 38 | 110,125 | 3 | 1380 | 50 | 251 | 21 |
| 40-16-120 | 16 | 40 | 45 | 125 | 4 | 1400 | 60 | 260 | 11 |
| 50-16-120 | 16 | 50 | 57 | 125 | 4 | 1400 | 60 | 298 | 11 |
| 50-16-140 | 16 | 50 | 57 | 125 | 4 | 1440 | 70 | 403 | 15 |
| 65-16-120 | 16 | 65 | 76 | 140 | 4 | 1520 | 60 | 350 | 13 |
| 65-16-140 | 16 | 65 | 76 | 140 | 5 | 1560 | 70 | 462 | 21 |
| 80-16-120 | 16 | 80 | 89 | 160 | 4 | 1580 | 60 | 386 | 17 |
| 80-16-140 | 16 | 80 | 89 | 160 | 5 | 1620 | 70 | 557 | 25 |
| 100-16-120 | 16 | 100 | 108 | 180 | 5 | 1800 | 60 | 429 | 23 |
| 100-16-200 | 16 | 100 | 108 | 180 | 5 | 1880 | 100 | 429 | 27 |
| 125-16-120 | 16 | 125 | 133 | 225 | 5 | 2020 | 60 | 454 | 34 |
| 125-16-200 | 16 | 125 | 133 | 225 | 5 | 2060 | 100 | 454 | 46 |
| 150-16-120 | 16 | 150 | 159 | 250 | 6 | 2020 | 60 | 401 | 44 |
| 150-16-200 | 16 | 150 | 159 | 250 | 6 | 2060 | 100 | 401 | 61 |
| 200-16-160 | 16 | 200 | 219 | 315 | 6 | 2080 | 80 | 540 | 65 |
| 200-16-200 | 16 | 200 | 219 | 315 | 6 | 2100 | 100 | 540 | 80 |
| 200-16-320 | 16 | 200 | 219 | 315 | 6 | 2140 | 160 | 540 | 101 |
| 250-16-160 | 16 | 250 | 273 | 400 | 7 | 2080 | 80 | 644 | 144 |
| 250-16-200 | 16 | 250 | 273 | 400 | 7 | 2140 | 100 | 644 | 160 |
| 250-16-320 | 16 | 250 | 273 | 400 | 7 | 2180 | 160 | 644 | 201 |
| 300-16-160 | 16 | 300 | 325 | 450 | 7 | 2080 | 80 | 595 | 184 |
| 300-16-200 | 16 | 300 | 325 | 450 | 7 | 2180 | 100 | 595 | 200 |
| 300-16-320 | 16 | 300 | 325 | 450 | 7 | 2220 | 160 | 595 | 236 |
| 350-16-160 | 16 | 350 | 373 | 500 | 7 | 2180 | 80 | 751 | 219 |
| 350-16-200 | 16 | 350 | 373 | 500 | 7 | 2240 | 100 | 751 | 234 |
| 350-16-360 | 16 | 350 | 373 | 500 | 7 | 2280 | 180 | 751 | 276 |
| 400-16-160 | 16 | 400 | 426 | 560 | 8 | 2260 | 80 | 1079 | 266 |
| 400-16-380 | 16 | 400 | 426 | 560 | 8 | 2280 | 190 | 1079 | 329 |
| 500-16-160 | 16 | 500 | 530 | 710 | 8 | 2320 | 80 | 1138 | 319 |
| 500-16-400 | 16 | 500 | 530 | 710 | 8 | 2420 | 200 | 1138 | 429 |
| 600-16-400 | 16 | 600 | 630 | 800 | 8 | 2460 | 200 | 1144 | 504 |
| 700-16-420 | 16 | 700 | 720 | 900 | 8 | 2550 | 210 | 1302 | 656 |
| 800-16-420 | 16 | 800 | 820 | 1000 | 9 | 2580 | 210 | 1324 | 878 |
| 1000-16-440 | 16 | 1000 | 1020 | 1200 | 11 | 2660 | 220 | 1645 | 1435 |
Виды изоляции для СКУ/СКФ
Как говорилось ранее, для СКУ имеется два типа изоляции. Размеры и толщина изоляции для компенсирующих устройств СКУ/СКФ выбираются в зависимости от климатических условий региона, в котором будут использовать изделие. На основе этих параметров различаются типы ППУ:
Первый тип — применяют в регионах с умеренными климатическими условиями;
Второй тип — используют в тех регионах, где преобладают низкие температуры.
Основные параметры и рабочие режимы СКУ/СКФ в ППУ изоляции
Компенсатор СКУ имеет следующие параметры и допустимые условия эксплуатации:
- рабочие среды: вода, пар, нефтепродукты, газ;
- допускается давление рабочей среды: PN до 125 кг/см²;
- допустимый диапазон t рабочей среды составляет -260ºС до +800ºС.
Сильфонное компенсационное устройство СКУ/СКФ в ППУ изоляции — это надежное, долговечное и не требующее обслуживания при эксплуатации устройство.
Производство и продажа компенсаторов СКУ/СКФ в ППУ изоляции
Завод «УЗСК» в Армении предлагает большой выбор компенсаторов СКУ/СКФ и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Уральский Завод Стальных Конструкций изготавливает и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. На всю продукцию имеются чертежи и прочая техническая документация. Заказать и купить СКУ/СКФ или прочее оборудование высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
