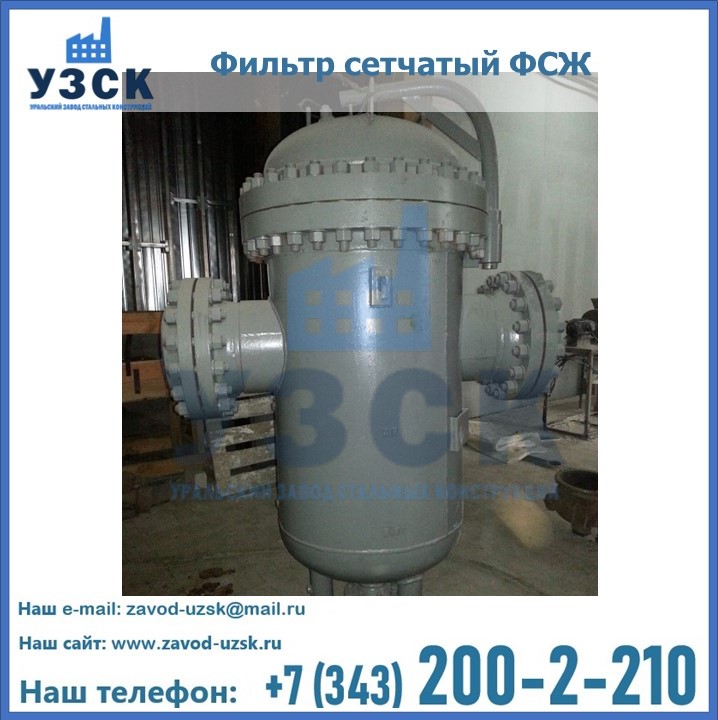

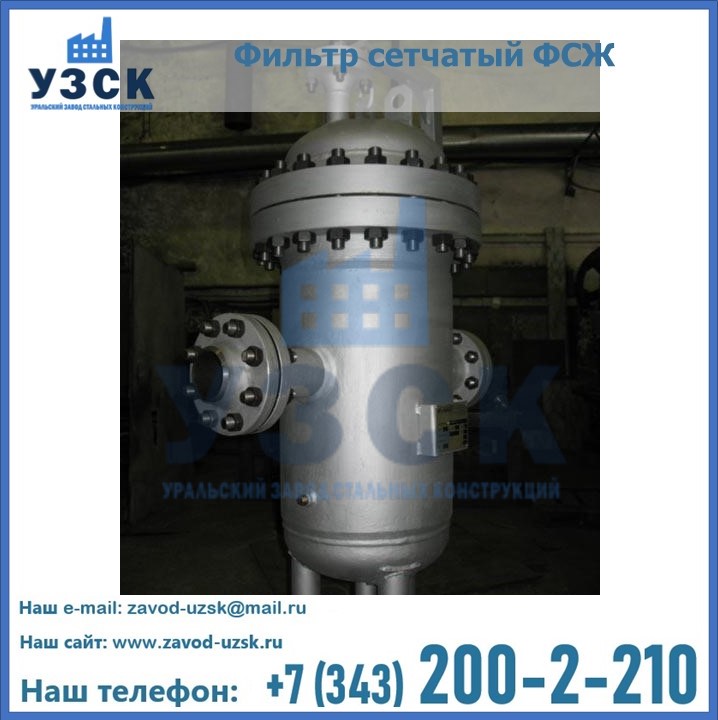

Фильтр сетчатый жидкостный ФСЖ

Очистку перекачиваемых жидкостей на предприятиях нефтяной, пищевой, горнорудной, фармацевтической и других отраслей промышленности эффективно выполнять с помощью жидкостного сетчатого фильтра — емкостное оборудование цилиндрической формы со съемной крышкой и элементом фильтрации внутри. Оснащенные им всасывающие линии насосных станций и установок защищены от проникновения твердых частиц в функциональные узлы гидравлической системы. Оборудование служит для перекачивания токсичных, агрессивных и иных эмульсий, суспензий, жидкостей. Купить фильтр сетчатый жидкостный ФСЖ в Армении с гарантией производителя предлагает «Уральский завод стальных конструкций». Мы выполняем проектирование и изготовление ФСЖ по индивидуальным требованиям (климатическая зона, транспортируемая жидкость).

Основные параметры фильтров жидкостных сетчатых

Параметры	Значение
Условный проход Ду, мм	80			150				200			250			300			500		700
Условное давление Ру, МПа	1,6	2,5	4,0	1,6	2,5	4,0	6,3	1,6	4,0	6,3	1,6	2,5	4,0	1,6	2,5	4,0	1,6	4,0	1,6
Среда	Нефтепродукты. Класс опасности 1–4 по ГОСТ 12.1.007-76. Категория взрывоопасности II-А, по ГОСТ Р51330.11-99, группа взрывоопасности смеси Т3 по ГОСТ Р51330.5-99, пожароопасная и другие жидкости.
Размер улавливаемых частиц, мкм,	80-200
Вместимость, м ₃	0,03			0,11				0,11			0,41			0,41			1,45		1,65
Поверхность фильтрации, м ₂ , не менее	0,18			0,6				0,6			1,53			1,53			3,08		3,75
Расчетный срок службы, лет	20

Конструктивные исполнения фильтров ФСЖ

Предлагаемое нами оборудование может быть неотъемлемой частью насосной станции и самостоятельно функционирующим устройством. Может иметь горизонтальную или вертикальную ориентацию цилиндрической емкости. Выбор исполнения зависит от характеристик объекта, где будет эксплуатироваться. Мы осуществляем производство фильтров из стали различных марок — 09Г2С (в маркировке изделия обознается Д1), сталь 20 (в маркировке товара Д), 10Х17Н13М2Т (в маркировке товара Е) и 12Х18Н10Т (в маркировке изделия указана К). Выбор материала для производства ФСЖ зависит от типа перекачиваемой субстанции и климатической зоны, где размещен объект.

Наш завод «УЗСК» в Армении предлагает купить по разумной цене фильтр сетчатый жидкостный следующих типов:

без пропускного клапана (в маркировке товара этот вариант исполнения ФСЖ обозначается 1);
с пропускным клапаном (конструктивное исполнение ФСЖ этого вида оборудования обозначается 2);
с возможностью провести дополнительный монтаж сигнализации, предупреждающей о засорах (вариант исполнения в маркировке помечается 3).

Фиксация сетчатого жидкостного фильтра может осуществляться посредством кронштейнов, лап или металлических стоек. Выбор зависит от типа объекта. На нашем заводе заказывают изготовление ФСЖ с муфтовым и фланцевым подсоединением к объекту.

Физико-технические характеристики жидкостных сетчатых фильтров

Мы выполняем производство ФСЖ под диаметр (входной) трубопровода DN 15-500.

Вариант исполнения	Климатическая зона	Тонкость фильтрации	Производительность	Давление, ном.	Габариты
Вариант исполнения	Климатическая зона	Тонкость фильтрации	Производительность	Давление, ном.	L	B	H
сталь 20	умеренный климат (маркировка У)	от 40-80 мкм	до 300 м³/ч	16, 25, 40 и 63 кгс/см²	90 – 1 300 мм	70 — 975 мм	133 — 2 240 мм
сталь 09Г2С	холодный климат (обозначается ХЛ)	от 80 мкм
сталь 12Х18Н10Т	умеренный и холодный климат (маркировка УХЛ)	от 80 мкм
сталь 10Х17Н13М2Т	для перекачивания агрессивных сред, кипящих кислот и т.д.	от 80 мкм

Предлагаемые «УЗСК» в Армении фильтры сетчатые жидкостные могут применяться и на предприятиях ЖКХ. Они предназначены для перекачивания синтетических масел, солярки, морской воды и кислоты, тормозных жидкостей и чернил, нефтяных смесей и прочих субстанций температурой от -40⁰С до +100⁰С. Водородный показатель жидкостей может колебаться в пределах от 0 до 14pH, а их плотность составлять не более 2 000 кг/м³.

Наш завод выполнит производство жидкостных фильтров ФСЖ под требования заказчика. Оборудование дополнительно может оснащаться:

охлаждением или обогревом;
сливным патрубком;
различным местоположением патрубков;
датчиком давления;
подъемным механизмом для крышки и пр.

Конфигурация и исполнение сетчатого фильтра разрабатываются под характеристики объекта. Фильтрующий элемент всегда изготавливается из нержавеющей стали — устойчивость к коррозии. Мы составляем чертеж и техническую документацию. После согласования проекта, выполняем изготовление оборудования.

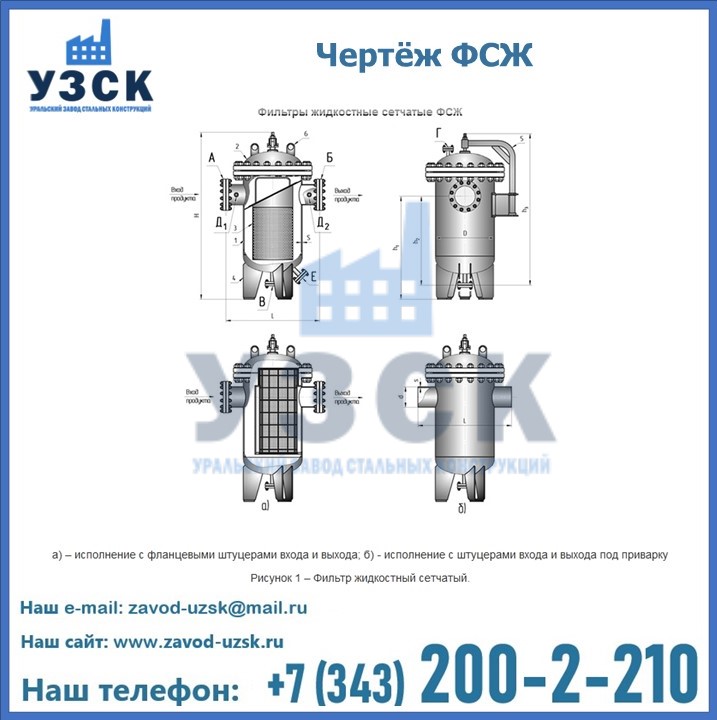

Размеры фильтров ФСЖ

бозначение.	Штуцеры			Размеры, мм						Масса, кг
	Вылет, DN, мм			Н₁	h	h₁	L₁	L₁	D
	А, Б	В	Г	Н₁	h	h₁	L₁	L₁	D
ФСЖ 80-1,6-1	80/179	50/157	М22х1,5	485	230	465	630	—	260	110
ФСЖ 80-1,6-2	80/179	50/157	М22х1,5	485	230	465	—	420	260	90
ФСЖ 80-2,5-1	80/175	50/157	М22х1,5	495	230	465	622	—	260	145
ФСЖ 80-2,5-2	80/175	50/157	M22x1,5	495	230	465	—	420	260	116
ФСЖ 80-4,0-1	80/184	50/160	М22X1,5	505	260	465	642	—	253	170
ФСЖ 80-4,0-2	80/184	50/160	М22Х1,5	505	260	465	—	420	253	145
ФСЖ 80-6,3-1	80/185	50/160	М22Х1,5	455	260	465	642	—	253	200
ФСЖ 80-6,3-2	80/185	50/160	М22Х1,5	455	260	465	—	420	253	165
ФСЖ 150-1,6-1	150/236	50/156	М22Х1,5	740	320	770	890	—	400	270
ФСЖ 150-1,6-2	150/236	50/160	М22Х1,5	740	320	770	—	650	400	230
ФСЖ 150-2,5-1	150/236	50/160	М22Х1,5	765	345	770	892	—	400	300
ФСЖ 150-2,5-2	150/236	50/160	М22Х1,5	765	345	770	—	650	400	240
ФСЖ 150-4,0-1	150/268	50/160	М22Х1,5	765	345	770	956	—	400	490
ФСЖ 150-4,0-2	150/268	50/160	М22Х1,5	765	345	770	—	650	400	450
ФСЖ 150-6,3-1	50/68	50/160	М22Х1,5	765	345	770	960	—	400	595
ФСЖ 150-6,3-2	150/268	50/160	М22Х1,5	765	345	770	—	650	400	365
ФСЖ 200-1,6-1	200/272	50/160	М22Х1,5	765	345	770	956	—	400	300
ФСЖ 200-1,6-2	200/272	50/160	М22Х1,5	765	345	770	—	650	400	236
ФСЖ 200-4,0-1	200/268	50/160	М22Х1,5	765	345	770	956	—	400	455
ФСЖ 200-4,0-2	200/268	50/160	М22Х1,5	765	345	770	964	—	400	330
ФСЖ 200-6,3-1	200/270	50/160	М22Х1,5	765	345	770	964	—	400	580
ФСЖ 200-6,3-2	200/270	50/160	М22Х1,5	765	345	770	—	650	400	395
ФСЖ 250-1,6-1	250/250	100/170	М22Х1,5	1070	400	1090	1125	—	600	518
ФСЖ 250-1,6-2	250/250	100/170	М22Х1,5	1070	400	1090	—	850	600	442
ФСЖ 250-2,5-1	250/250	100/170	М22Х1,5	1070	400	1090	1125	—	600	675
ФСЖ 250-2,5-2	250/250	100/170	М22Х1,5	1070	400	1090	—	850	600	545
ФСЖ 250-4,0-1	250/250	100/170	М22Х1,5	1070	400	1090	1125	—	600	830
ФСЖ 250-4,0-2	250/250	100/170	М22Х1,5	1070	400	1090	—	850	600	730
ФСЖ 300-1,6-1	300/250	100/170	М22Х1,5	1070	400	1090	1125	—	600	590
ФСЖ 300-1,6-2	300/250	100/170	М22Х1,5	1070	400	1090	—	910	600	510
ФСЖ 300-2,5-1	300/270	100/170	М22Х1,5	1040	400	1090	1164	—	600	730
ФСЖ 300-2,5-2	300/270	100/170	М22Х1,5	1040	400	1090	—	910	600	610
ФСЖ 300-4,0-1	300/270	100/170	М22Х1,5	1040	400	1090	1164	—	600	970
ФСЖ 300-4,0-2	300/270	100/170	М22Х1,5	1040	400	1090	—	910	600	680
ФСЖ 400-1,6-1	400/350	100/160	М22Х1,5	1240	650	1400	1728	—	1000	1200
ФСЖ 400-1,6-2	400/350	100/160	М22Х1,5	1240	650	1400	—	1360	1000	1000
ФСЖ 400-2,5-1	400/350	100/160	М22Х1,5	1240	650	1400	1740	—	1000	1500
ФСЖ 400-2,5-2	400/350	100/160	М22Х1,5	1240	650	1400	—	1370	1000	1200
ФСЖ 400-4,0-1	400/350	100/160	М22Х1,5	1240	650	1400	1740	—	1000	1950
ФСЖ 400-4,0-2	400/350	100/160	М22Х1,5	1240	650	1400	—	1370	1000	1600
ФСЖ 500-1,6-1	500/350	100/160	М22Х1,5	1240	650	1400	1728	—	1000	1800
ФСЖ 500-1,6-2	500/350	100/160	М22Х1,5	1240	650	1400	—	1360	1000	1340
ФСЖ 500-2,5-1	500/350	100/170	М22Х1,5	1240	650	1400	1740	—	1000	2100
ФСЖ 500-2,5-2	500/350	100/170	М22Х1,5	1240	650	1400	—	1370	1000	1970
ФСЖ 500-4,0-1	500/350	100/160	М22Х1,5	1240	650	1400	1740	—	1000	2315
ФСЖ 500-4,0-2	500/350	100/160	М22Х1,5	1240	650	1400	—	1370	1000	2060
ФСЖ 700-1,6-1	700/410	100/160	М22Х1,5	1010	1142	1700	1850	—	1000	1745
ФСЖ 700-1,6-2	700/410	100/160	М22Х1,5	1010	1142	1700	—	1650	1000	1595

Таблица штуцеров фильтров жидкостных сетчатых

Обозначение	Наименование	Размер в зависимости от объёма аппарата
А	Ввод жидкости	50–600
Б	Вывод жидкости	50–600
В	Дренаж	25 — 100
Г	Воздушник	25; 20/М27×1,5; 15/М33×1,5
Д1; Д2	Под манометр	М20×1,5
Е	Промывка	25 — 100
